Was bedeutet Einschaltdauer bei Schweißgeräten?

Als Einschaltdauer (kurz ED) wird der maximal zulässige Betriebsintervall eines Schweißgeräts bezeichnet. Um das Schweißgerät nicht zu beschädigen oder zu zerstören, muss nach dieser angegebenen Zeitspanne eine Ruhephase eingelegt werden. Die Einschaltdauer kann zudem auch dazu genutzt werden, die Belastbarkeit bzw. Überlastbarkeit eines Geräts und dadurch auch dessen Qualität einzuschätzen.

ED in Prozent

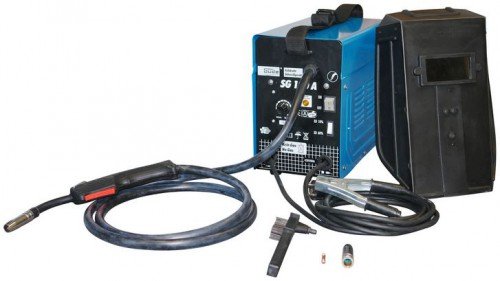

Was bedeutet Einschaltdauer bei Schweißgeräten?

Was bedeutet Einschaltdauer bei            Schweißgeräten?

Auf den Geräten werden teilweise mehrere Angaben für unterschiedliche Ampere-Werte gemacht. Zusätzlich zur Prozentangabe wird meist der Nutzungszeitraum angegeben. Wird dieser wert nicht angegeben, gelten in der Regel 10 Minuten Nutzungszeitraum. Im Bereich der Heimarbeit wird meist nur eine kurze Einschaltdauer benötigt.

Im Gegensatz dazu weisen teuere Schweißgerte für den gewerblichen Einsatz üblicher Weise eine sehr hohe bis zu 100% zulässige ED auf. Mit solchen Geräten kann in Kombiantion mit  dem dafür angegebenen Ampere-Wert quasi nonstop gearbeitet werden.

Beispiel für die Einschaltdauer mit Nutzungszeitraum

Ein kurzes Beispiel mit Nutzungszeitraum: 80A / 50 % ED S2 30 min. heisst, dass bei 80 Ampere Schweißstrom nach 15 Minuten Schweißarbeit eine Pause von 15 Minuten eingelegt werden muss. Beim Kauf eines Schweißgerätes ist die ED ein wesentlicher Faktor, der in Prozent angegeben wird. 50 Prozent ED bedeuten, dass mit dem Schweißgerät fünf Minuten geschweißt werden kann und das Gerät anschließend fünf Minuten lang abkühlen muss.

Non-stop schweißen mit 100 Prozent ED

Was bedeutet Einschaltdauer bei Schweißgeräten?

Was bedeutet Einschaltdauer bei Schweißgeräten?

100 Prozent ED bieten die Möglichkeit, ohne Pause zu schweißen, was jedoch nur bei reduziertem Strom möglich ist. Die Umwandlung der Netzspannung in Schweißspannung erfolgt physikalisch nicht ohne Verluste, was mit dem sogenannten Innenwiderstand des Leiters zusammenhängt.

Die Einschaltdauer bezeichnet das Verhältnis von Schweißdauer und Abkühlphase

Grundsätzlich gilt bei Schweißgeräten die Regel: Je höher die ED, umso geringer die Schweißpausen. Zur Bestimmung der Einschaltdauer gilt für Profi-Schweißgeräte die Norm EN 60974-1. Den Geräten für den Hobby- und eingeschränkten Gebrauch liegt die Norm EN 50060 zugrunde.

Die Ermittlung der Einschaltdauer erfolgt bei einer bestimmten Temperatur der Umgebung.

Bis vor kurzem waren hierbei 25 Grad Celsius vorgegeben, eine Temperatur also, die dem durchschnittlichen Einsatz in Mitteleuropa entspricht. Mittlerweile wurde diese Umgebungstemperatur auf 40 Grad Celsius erhöht. Die angegebene Einschaltdauer muss beim Schweißen unbedingt eingehalten werden, um das Gerät nicht zu schädigen.
